ฟังก์ชั่นระบบ

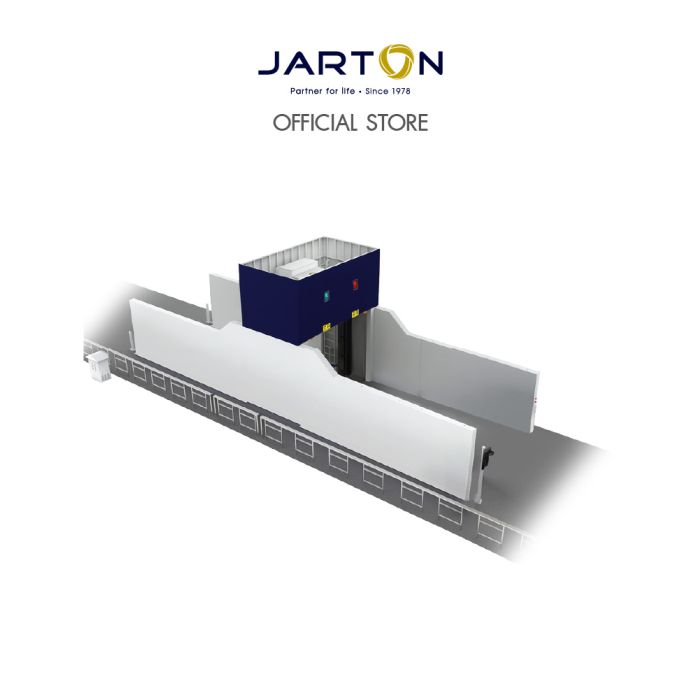

ระบบเอ็กซเรย์พลังงานต่ำ 300 kV สำหรับตรวจยานพาหนะผู้โดยสาร

ช่องตรวจขนาด 3 × 3 เมตร รองรับรถหลากหลายประเภท

ออกแบบเพื่อค้นหาของต้องห้าม ยาเสพติด อาวุธ และวัตถุอันตราย

ระบบสแกนจากบนลงล่าง ให้มุมมองภาพที่ชัดกว่าแบบสแกนด้านข้าง

โครงสร้างแบบแท่นเคลื่อน (Gantry rail) สแกนอัตโนมัติ

อัตราการตรวจผ่านสูงถึง 150 คันต่อชั่วโมง

ทะลุเหล็กได้สูงสุด 65 มม. (เงื่อนไขใช้ทั่วไป 40 มม.)

ข้อมูลจำเพาะทั่วไป

ขนาดอุโมงค์ : 3 (กว้าง) × 3 (สูง) เมตร

ความเร็วในการสแกน : ความเร็วในการสแกน 5–10 กม./ชม.

อัตราการตรวจผ่านต่อชั่วโมง : อัตราการตรวจผ่าน 150 คันต่อชั่วโมง

ความยาวรถสูงสุดที่รองรับ : ความยาวรถสูงสุด 20 เมตร และสามารถขยายได้

การทะลุทะลวงรังสี : การทะลุทะลวงปกติ 65 มม. เหล็ก, การใช้งาน 40 มม. เหล็ก

ความละเอียดลวด : ความละเอียดลวดทองแดง 1.2 มม.

ปริมาณรังสีที่ผู้โดยสารได้รับ : ปริมาณรังสีต่อการสแกนน้อยกว่า 0.2 μSv

อัตราปริมาณรังสีในพื้นที่สาธารณะ : อัตราปริมาณรังสีในพื้นที่สาธารณะน้อยกว่า 0.5 μSv

การใช้พลังงาน : การใช้พลังงานสูงสุด 3 KVA

สถานีทำงานผู้ควบคุม : เวิร์กสเตชันแบบ PC พร้อมจอ LCD ขนาด 24 นิ้ว

เครื่องกำเนิดเอ็กซเรย์

เครื่องเร่งพลังงานสองระดับ : 300KV

ทิศทางของลำรังสีเอ็กซเรย์ : จากด้านบนลงล่าง

สภาพแวดล้อมในการทำงาน

อุณหภูมิและความชื้นปฏิบัติงาน : -15°C– 55°C / 5°C– 95°C (non-condensing)

อุณหภูมิและความชื้นจัดเก็บ : -40°C– 70°C / 5°C– 95°C (non-condensing)

พลังงานที่ใช้ในการทำงาน : 220VAC(±10%) 50±3Hz

ข้อมูลจำเพาะทางกายภาพ

ขนาดอุปกรณ์ : 16.5(ยาว) × 6.5(กว้าง) × 5.5(สูง) เมตร

พื้นที่ติดตั้งที่เหมาะสม : 16.5(ยาว) × 6.5(กว้าง) × 6.5(สูง) เมตร
